x5.CN207177432U-一种新型气柱及应用该气柱制成的帐篷-公开

1.一种新型气柱，其特征在于：包括气柱本体(1)，该气柱本体(1)包括外层和内层，所 述外层为无拼接的聚酯纤维布层，内层为无拼接的热塑性聚氨酯层，所述热塑性聚氨酯层 和聚酯纤维布层贴合，所述气柱本体(1)设有弧状弯折部，所述弧状弯折部圆滑过渡；

所述气柱本体设有充气嘴(5)。

2.一种应用权利要求1所述新型气柱制成的帐篷，其特征在于：包括气柱框架及包裹在 该气柱框架外的篷布体(3)；

所述气柱框架包括多个并列设置的新型气柱本体(1)及将该多个气柱本体(1)固定连 接的连接元件(2)；

所述篷布体(3)设有进口(32)。

3.根据权利要求2所述的帐篷，其特征在于：每一个气柱本体(1)两个端部分别设有用 于将气柱本体(1)固定的安装装置(6)，所述安装装置包括两个槽钢(63)及一个连接件 (64)，所述气柱本体(1)左、右侧壁内表面在端口处紧贴形成压紧部(11)，该压紧部(11)被 紧压在两个槽钢(63)的底板间，所述槽钢(63)的凹槽水平设置，所述压紧部(11)和两个槽 钢(63)的底板间通过螺栓(62)连接；

所述连接件(64)位于气柱本体(1)下方，所述槽钢固装在连接件上，所述连接件(64)穿 有地桩(66)。

4.根据权利要求3所述的帐篷，其特征在于：所述气柱本体(1)左、右侧壁内表面在压紧 部(11)位置处通过粘胶粘接。

5.根据权利要求2所述的帐篷，其特征在于：所述篷布体(3)包括数块依次连接的篷布 (31)，每相邻两块篷布(31)在紧邻端分别设有搭接部，该两块相邻篷布通过搭接部搭接，其 中，位于上方的搭接部底面设有连接条(34)， 所述连接条(34)和位于下方的搭接部通过防 水拉链(35)连接，位于上方的搭接部延伸形成延伸部，该延伸部覆盖在防水拉链(35)上；

所述篷布(31)设有用于和气柱本体(1)可拆卸连接的第一连接件(36)。

6.根据权利要求2所述的帐篷，其特征在于：本帐篷还包括与各个气柱本体(1)分别连 通的、用于对多个该气柱本体(1)同时供气或同时排气的进气管(4)。

一种新型气柱及应用该气柱制成的帐篷

技术领域

本实用新型属于帐篷生产领域，尤其是涉及一种新型气柱及应用该气柱制成的帐篷。

背景技术

现在充气帐篷生产领域，作为帐篷骨架的气柱较多采用橡胶、PV或其他密封材料 做内衬，其外表面包裹有用于提高气柱耐磨性的由涤纶丝或尼龙编织物，气柱的生产较多 采用拼接生产，也就是通过人工首先按照设计要求进行裁剪，然后将裁剪好的材料进行拼 接，该生产方式给制造带来很大困难，也有一次成型的气柱，但该气柱多为体积较小的塑料 橡胶制品，该材质的气柱由于其强度低不能用于对大型帐篷的制成。

发明内容

有鉴于此，本实用新型旨在提出一种新型气柱及应用该气柱制成的帐篷，以适用于大型帐篷的使用要求。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种新型气柱，包括气柱本体，该气柱本体包括外层和内层，所述外层为无拼接的聚酯纤维布层，内层为无拼接的热塑性聚氨酯层，所述热塑性聚氨酯层和聚酯纤维布层贴合，该气柱本体设有弧状弯折部，所述弧状弯折部圆滑过渡；

所述气柱本体设有充气嘴。

相对于现有技术，本实用新型所述的新型气柱具有以下优势：

本实用新型所述的新型气柱，气柱本体包括贴合的热塑性聚氨酯层和聚酯纤维布层，同时该气柱设有圆滑过渡的弧状弯折部，在使用过程中，保证气柱的使用强度，避免现有气柱根据需要弯折时出现硬弯状况，同时避免现在通过裁剪制成弧状弯折气柱方式造成的制造工艺繁琐、原料浪费、强度较低的问题。

一种应用新型气柱制成的帐篷，包括气柱框架及包裹在该气柱框架外的篷布体；

所述气柱框架包括多个并列设置的气柱本体及将该多个气柱本体固定连接的连接元件；

所述篷布体设有进口。

进一步的，每一个气柱本体两个端部分别设有用于将气柱本体固定的安装装置，所述安装装置包括两个槽钢及一个连接件，所述气柱本体左、右侧壁内表面在端口处紧贴形成压紧部，该压紧部被紧压在两个槽钢的底板间，所述槽钢的凹槽水平设置，所述压紧部和两个槽钢的底板间通过螺栓连接；

所述连接件位于气柱本体下方，所述槽钢固装在连接件上，所述连接件穿有地桩。

进一步的，所述气柱本体左、右侧壁内表面在压紧部位置处通过粘胶粘接。

进一步的，所述篷布体包括数块依次连接的篷布，每相邻两块篷布在紧邻端分别设有搭接部，该两块相邻篷布通过搭接部搭接，其中，位于上方的搭接部底面设有连接条，所述连接条和位于下方的搭接部通过防水拉链连接，位于上方的搭接部延伸形成延伸部，该延伸部覆盖在防水拉链上；

所述篷布设有用于和气柱本体可拆卸连接的第一连接件。

进一步的，本帐篷还包括与各个气柱本体分别连通的、用于对多个该气柱本体同时供气或同时排气的进气管。

相对于现有技术，本实用新型所述的应用新型气柱制成的帐篷具有以下优势：

本实用新型所述的应用新型气柱制成的帐篷中，采用新型气柱作为制成，并且该新型气柱弯折部为圆滑过渡的弧状弯折部，该结构提高了气柱使用强度，满足用于库房或收纳所等大型场合帐篷的使用强度要求，同时，篷布体和气柱框架可拆卸连接，因此该帐篷具有临时组建、随时拆除的优点，适用于紧急状况时的建设需求。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

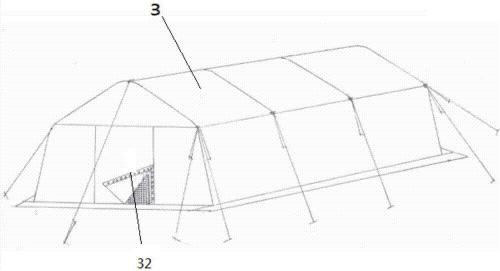

图1为本实用新型实施例所述的新型气柱制成的帐篷立体示意图；

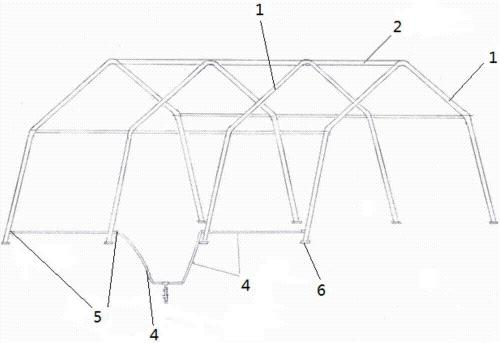

图2为本实用新型实施例所述的新型气柱制成的帐篷中气柱框架立体示意图；

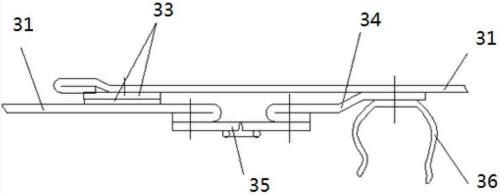

图3为本实用新型实施例所述的新型气柱制成的帐篷中篷布间连接结构示意图；

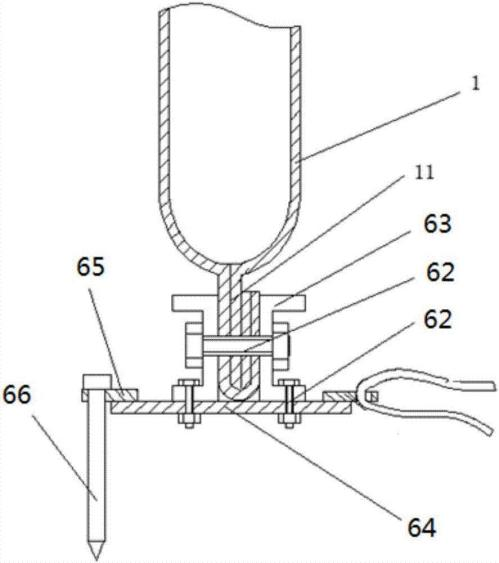

图4为本实用新型实施例所述的新型气柱制成的帐篷中气柱本体安装装置示意 图。

附图标记说明：

1-气柱本体； 11-压紧部， 2-连接元件； 3-篷布体；

31-篷布； 33-粘扣带； 34-连接条； 35-防水拉链；

36-第一连接件； 4-进气管； 5-充气嘴； 6-安装装置；

62-螺栓； 63-槽钢； 64-连接件； 65-固定环；

66-地桩。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、 “前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为 基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示 或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解 为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示 或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等 的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另 有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安 装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地 连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连， 可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上 述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

如图2所示，一种新型气柱，包括气柱本体1，该气柱本体1包括外层和内层，所述外 层为无拼接的聚酯纤维布层，内层为无拼接的热塑性聚氨酯层，所述热塑性聚氨酯层和聚 酯纤维布层贴合，该气柱本体1设有弧状弯折部，如图2所示中，气柱本体设有数个弧状弯折 部，也就是气柱本体包括依次设置的数个节段，每相邻两个节段间通过弧状弯折部连通，除 图2所示气柱形状，实际应用中，气柱本体充气后还可以是常见的拱形形状，本方案主要说 明的是，气柱本体的弧状弯折部为圆滑过渡形式；在使用过程中，该结构形式的一方面保证 气柱的使用强度，避免现有气柱根据需要弯折时出现硬弯状况，另一方面避免现在通过裁 剪制成弧状弯折气柱方式造成的制造工艺繁琐、原料浪费、强度较低的问题；本实施例中， 所述气柱本体设有充气嘴5，通过充气嘴5向气柱内充入一定压力的气体，该充气嘴5设置在 气柱本体1的一端。

如图1-4所示，一种应用新型气柱制成的帐篷，包括气柱框架及包裹在该气柱框架 外的篷布体3，所述篷布体3设有进口32；所述气柱框架包括多个并列设置的气柱本体1及将 该多个气柱本体1固定连接的连接元件2，所述气柱本体包括外层和内层，所述外层为聚酯 纤维布，内层为热塑性聚氨酯层，所述热塑性聚氨酯层和聚酯纤维布贴合，该气柱本体1的 弯折部为平滑过渡的弧状弯折部，本实施例中，连接元件2可以是钢丝结构，也可以是直筒 型的气柱结构，每一个气柱本体1设有充气嘴5，各个气柱本体1间连通有进气管4，通过进气 管4向多个气柱本体1同时供气或同时排气。

为了对气柱稳定固定，每一个气柱本体1两个端部分别设有安装装置6，所述安装 装置包括两个槽钢63及一个连接件64，所述气柱本体1左、右侧壁内表面在端口处紧贴形成 压紧部11，所述气柱本体1左、右侧壁内表面在压紧部11位置处通过粘胶粘接，所述压紧部 11包括本体部及该本体部底端向上折叠形成的折叠部，所述折叠部和本体部紧贴设置，该 压紧部11被紧 压在两个槽钢63的底板间，该结构同时实现气柱端部的密封，所述槽钢63的 凹槽水平设置，所述压紧部11和两个槽钢63的底板间通过螺栓62连接；

所述连接件64位于气柱本体1下方，每一个槽钢63下端的侧板和该连接件64间通 过螺栓62连接，所述连接件64一端固接有固定环65，所述固定环65内穿有地桩66。

本实施例中，所述篷布体3包括数块依次连接的篷布31，每相邻两块篷布31在紧邻 端分别设有搭接部，该两块相邻篷布通过搭接部搭接，其中，位于上方的搭接部底面设有连 接条34，所述连接条34和位于下方的搭接部通过防水拉链35连接，位于上方的搭接部延伸 形成延伸部，该延伸部覆盖在防水拉链35上；所述篷布31设有用于和气柱本体1可拆卸连接 的第一连接件36，该第一连接件36为粘扣带，通过该粘扣带将篷布固定在气柱本体1上；为 了进一步增加篷布间的连接强度，在延伸部和位于下方的篷布31间设有粘扣带33，通过粘 扣带33将延伸部和下方的篷布连接。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

图1

图2

图3

图4
